把 CO2 一步变成醋：4 纳米厚的氧化钴片做对了什么

乙酸是大宗化学品，主流生产走甲醇羰基化路线：先用化石原料造出甲醇和一氧化碳，再用铑或铱的均相催化剂把它们拼起来。原子经济性不算好，还得用贵金属。理论上有条更短的路——二氧化碳直接加氢：

这条路的问题是选择性。二氧化碳又稳定又惰性，活化难；一旦活化，加氢又容易一路走到底变成甲烷，或者只走一步停在甲酸、甲醇上。要让两个碳连起来又不继续加氢，条件很窄。

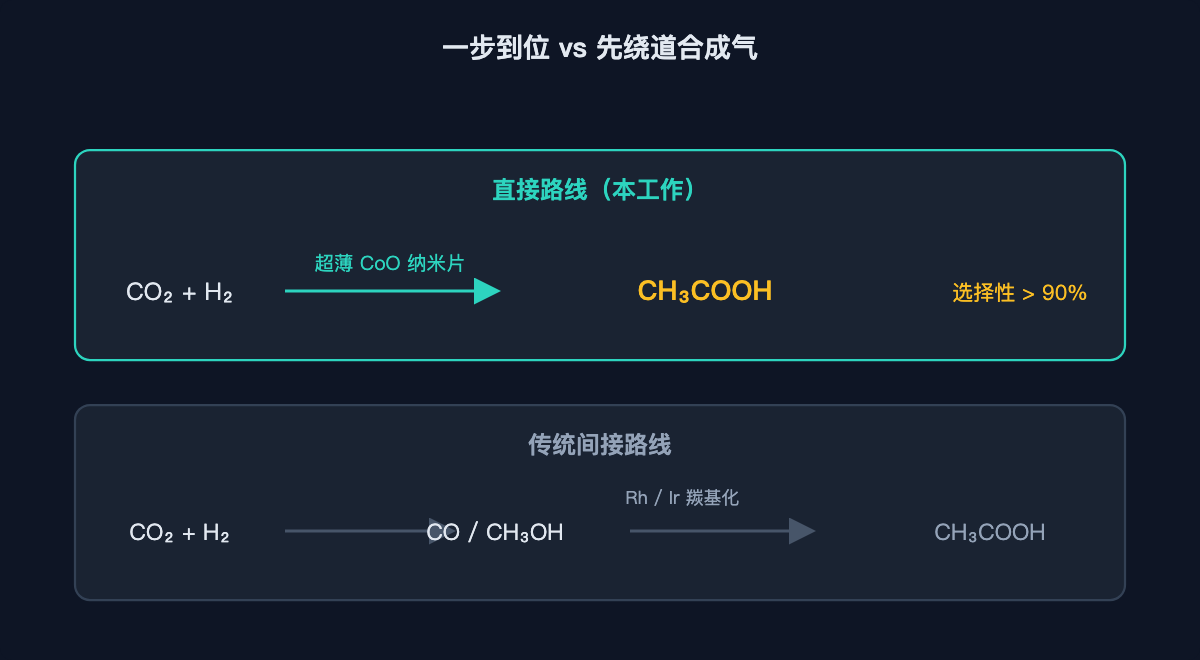

图1：直接加氢一步到位，间接路线要先绕道合成气再羰基化

薄到 4 纳米，选择性翻了几倍

天津大学巩金龙团队与南京大学杨成升用改进的溶剂热法合成了厚度可调的超薄氧化钴纳米片，通过调节前驱体里乙二醇与水的比例，得到约 4、6、8 纳米三个厚度，记作 Co-NS(4)、Co-NS(6)、Co-NS(8)。原子力显微镜测下来，纳米片相当平整，高度偏差小于 0.2 纳米。

在 200 摄氏度、5 兆帕、氢气与二氧化碳 3 比 1、水作溶剂的釜式反应器里，最薄的 Co-NS(4) 给出超过 90% 的乙酸选择性，时空产率最高 1.8 mmol g⁻¹ h⁻¹，二氧化碳单程转化约 20%，而一氧化碳、甲烷、甲醇这些 C1 副产物都被压在 5% 以下。

厚度的差别是决定性的。8 纳米的样品乙酸选择性只有约 25%，主要产物变成甲酸；块状的钴纳米颗粒更倾向生成甲醇或甲酸，几乎不产生 C2 产物。按比表面积归一化之后，Co-NS(4) 的乙酸产率约为 Co-NS(8) 的四倍。活化能测量进一步指出了卡点：两者生成甲酸的能垒差不多，差别出在 C–C 偶联这一步，Co-NS(4) 比 Co-NS(8) 低约 23 kJ/mol。

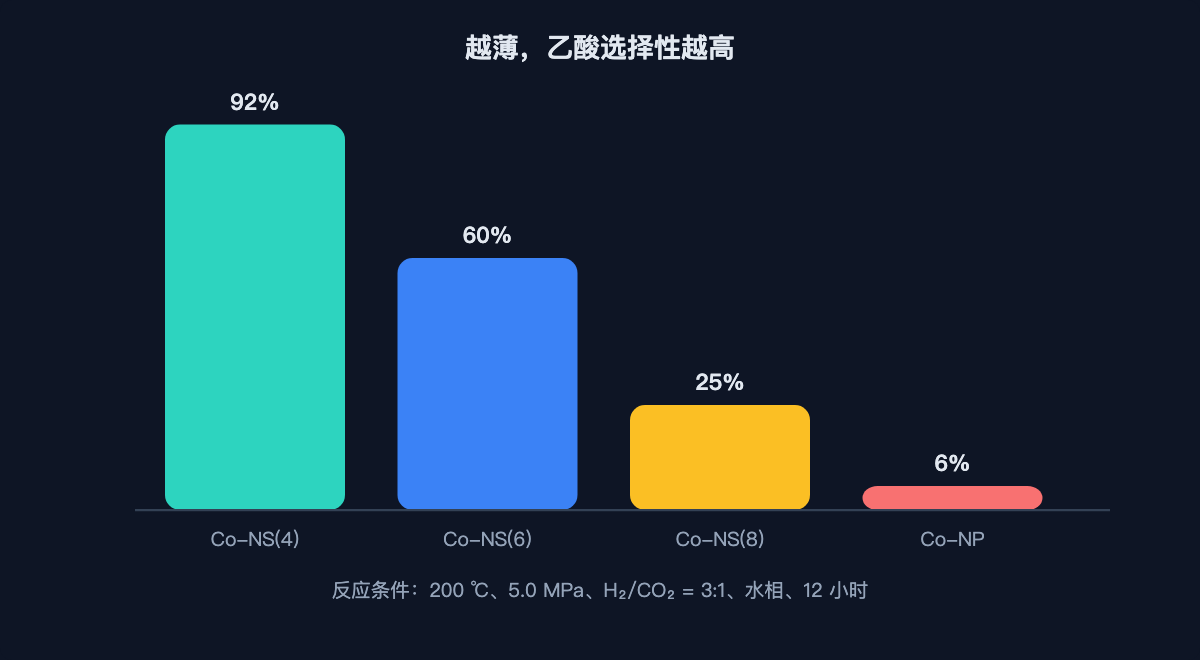

图2：纳米片越薄，乙酸选择性越高，C1 副产物越少

真正干活的是反应时长出来的那层

原位表征揭示了原因。在二氧化碳与氢气的混合气氛里，超薄 CoO 纳米片表面迅速重构，形成一层类似碱式碳酸钴的表面相，把钴稳定在正二价，同时带来大量表面羟基。8 纳米的样品走的是另一条路——部分被还原成金属钴，一旦如此，主要产物就变成甲醇。

团队用电子能量损失近边结构、原位 X 射线光电子能谱、原位拉曼和空间分辨红外成像把这条链串了起来：二氧化碳先在 Co²⁺ 位点上活化成碳酸（氢）盐中间体，加氢变成表面甲酸盐；随后一个甲酸盐被进一步还原成甲酰或亚甲基，与邻近的另一个甲酸盐发生 C–C 偶联，生成乙酸根；最后质子化脱附成乙酸。这条甲酸盐偶联路径在常规钴催化剂上走不通。

水在其中不只是溶剂。同位素实验显示水参与了氢转移步骤，并影响反应速率；把水换成极性更强的 DMF，乙酸生成速率提高约一个数量级，换成非极性的环己烷则几乎不产乙酸。空间分辨红外成像还显示，Co-NS(4) 表面羟基与乙酸根分布均匀，而较厚样品上分布不均，偶联机会自然少。

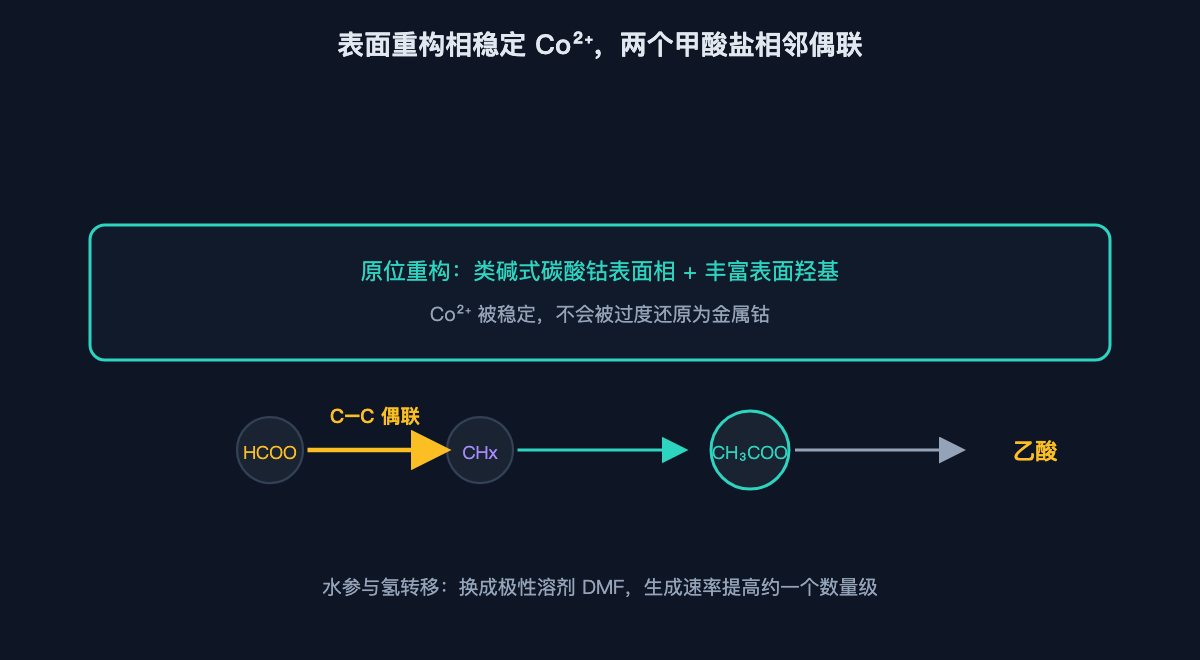

图3：表面重构相稳定 Co²⁺ 并提供羟基，两个甲酸盐中间体相邻偶联

Co-NS(4) 在十次循环里性能没有明显衰减。需要保留的是：反应仍需 5 兆帕的压力，放大到工业规模的长期稳定性还没有数据，论文的适用范围目前停留在这一组条件内。

关联推荐

• 受控降功率：让 CO2 转化催化剂"怠速"运行的新策略 — 二氧化碳转化的另一条调控思路
• 电催化 CO2 还原选择性反转：Cu-Ge 固溶体调控乙醇/乙烯比例 — 同样是选择性，不同路线不同解法
• 单原子催化：中国科学家的原创新范式 — 从尺度上做文章的催化设计
