中子光源：看清材料内部的“超级显微镜”

必学必会 · 大科学装置科普

如果把材料科学比作一场“破案”，那么科学家需要的不只是肉眼，而是一台能穿透表层、看清原子排列与磁结构的“超级显微镜”。中子光源就是这样一种装置——它产生高强度的自由中子束，用中子作为微观探针，去“照射”样品，再从散射信号中还原出物质的内部真相。

与同步辐射 X 光光源相比，中子光源不是竞争关系，而是互补关系：X 光擅长看电子云，中子擅长看原子核；X 光对重元素敏感，中子对氢、碳、氧等轻元素敏感；X 光难以分辨同位素，中子却可以。正因这些独特优势，中子光源被称为材料研究不可或缺的“国之重器”。

一、历史：从查德威克发现中子，到现代大科学装置

中子的历史可以追溯到 1932 年。英国物理学家詹姆斯·查德威克（James Chadwick）在用 α 粒子轰击铍靶时，发现了一种质量与质子相近、却不带电的粒子，他将其命名为“中子”。这一发现不仅填补了原子核结构的最后一块拼图，也为后来核物理与材料科学打开了新的大门。

20 世纪 40 年代，人类建成第一座核反应堆。科学家很快意识到：核裂变产生的大量自由中子，不仅可以驱动链式反应，还可以用来研究物质结构。1944 年，美国橡树岭国家实验室在石墨反应堆上首次实现中子衍射实验；随后，高通量反应堆逐渐成为中子散射研究的主角。

1967 年，美国建成高通量同位素反应堆 HFIR；1971 年，欧洲劳厄-朗之万研究所 ILL在法国格勒诺布尔投入运行，成为长期领跑世界的反应堆中子源。然而，反应堆依赖核燃料，存在核废料处理与安全监管问题，科学家开始寻找新的中子产生方式。

20 世纪 80 年代，散裂中子源概念走向成熟：用高能质子加速器轰击重金属靶，通过“散裂反应”一次性产生几十个中子。它不需要核燃料，脉冲时间结构优良，安全可控。2006 年美国 SNS 建成，2008 年日本 J-PARC 运行，欧洲 ESS 正在瑞典建设，而中国的中国散裂中子源 CSNS也于 2018 年在广东东莞通过国家验收，成为世界第四台、发展中国家第一台脉冲散裂中子源。

二、中子为什么能做“探针”？几个关键术语

1. 散射截面（Scattering Cross Section）

散射截面描述的是中子与原子核发生相互作用的概率。不同原子核的中子散射截面差异很大，而且与同位素密切相关——比如氢和氘的截面就截然不同。这让我们可以通过“同位素替换”来精确定位材料中特定元素的位置。

2. 磁矩（Magnetic Moment）

中子虽然不带电，但它有一个微小的磁矩。当它与材料中的未成对电子自旋相互作用时，会产生磁散射。这正是中子研究磁性材料的“独门绝技”——无论是高温超导体的自旋涨落，还是磁性存储材料的磁畴结构，中子都能给出直接证据。

3. 慢化器（Moderator）

中子刚产生时能量很高，速度极快，被称为“快中子”。快中子并不适合直接做散射实验。慢化器通过让中子与轻原子核（如氢、氘）碰撞，把中子能量降低到“热中子”甚至“冷中子”范围（meV 量级），对应波长约为 1 Å，正好与原子间距相当，满足布拉格衍射条件。

4. 飞行时间法（Time of Flight, TOF）

脉冲中子源输出的是“一束一束”的中子。由于不同能量的中子速度不同，通过测量中子从靶站到探测器之间的飞行时间，就能精确算出每个中子的波长。这种方法与连续中子源使用的单色器方案互为补充。

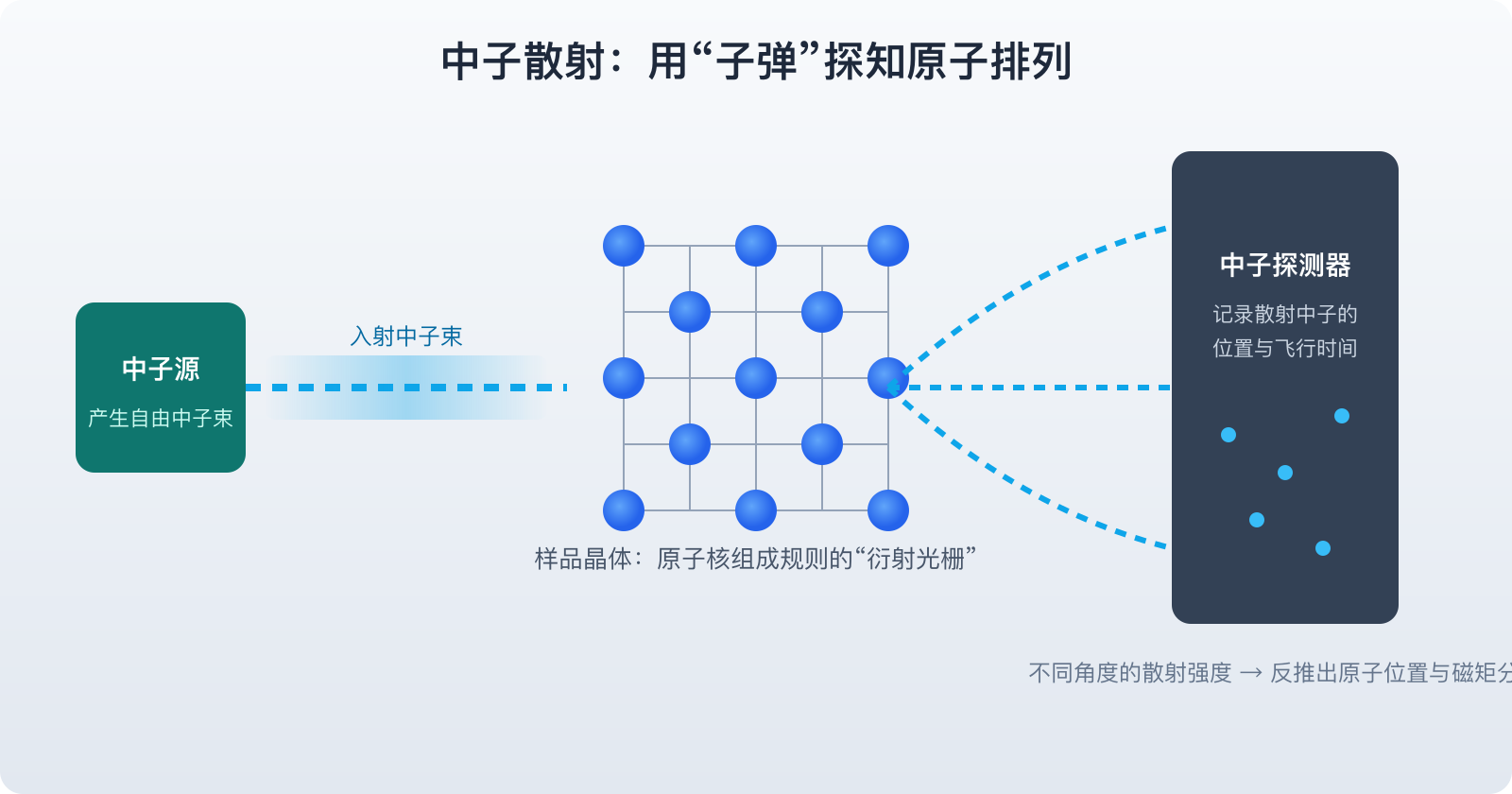

图 1｜中子束照射样品晶体，散射后被探测器记录，从而反推出原子排列与磁结构

三、三大主流中子光源类型

1. 反应堆中子源：稳态连续中子

原理：利用铀-235 核裂变链式反应持续产生中子。裂变产生的中子能量很高，经过重水或轻水慢化后，变成能量分布均匀的热中子，再通过中子导管引出连续的稳定束流。

优点：稳态高通量，技术成熟，谱仪布局灵活，适合长时间积分测量。

缺点：依赖核燃料，产生核废料，安全审批严格，反应堆寿命有限。

国内代表：中国原子能科学研究院的中国先进研究堆 CARR，位于北京房山，是我国重要的反应堆中子源之一。

2. 散裂中子源：脉冲中子，当代主流

原理：用高能质子加速器把质子加速到接近光速，然后轰击钨、汞等重金属靶。质子与靶核发生散裂反应（Spallation），一个高能质子可以“敲出”几十个中子。这些中子再经过慢化器减速，形成脉冲化的中子束。

优点：不使用核燃料，安全性高；脉冲时间结构优良，天然适合飞行时间法；可通过低温慢化器获得冷中子，覆盖更宽的波长范围。

缺点：需要大型质子加速器，建设成本高；靶材受强辐照，需要定期更换。

国内代表：中国散裂中子源 CSNS，位于广东东莞松山湖，2018 年通过国家验收并投入运行。它是世界第四台脉冲散裂中子源，一期已建 3 台谱仪，二期工程正在推进，目标进一步提升束流功率与谱仪数量。

国际代表：美国 SNS（橡树岭）、日本 J-PARC（东海村）、欧洲 ESS（瑞典隆德，建设中，设计功率最高）。

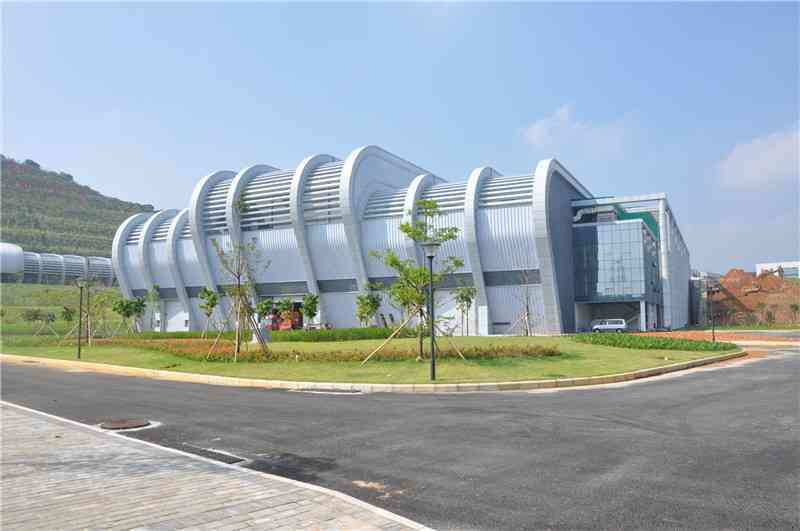

图 2｜中国散裂中子源 CSNS 外景（东莞松山湖）

3. 激光驱动中子源：新型紧凑型

原理：利用超强超短激光脉冲（皮秒甚至飞秒量级）轰击固体靶材，通过光核反应或高能离子轰击靶核产生中子。这种光源体积小巧，可以放在普通实验室里，脉冲极短。

优点：装置紧凑、造价相对低、脉冲超短，适合时间分辨实验。

缺点：目前通量远低于反应堆和散裂源，重复频率与稳定性仍在发展中。

应用方向：中子照相、材料辐照效应快速筛选、核探测器标定等。它代表了中子光源小型化、桌面化的未来趋势之一。

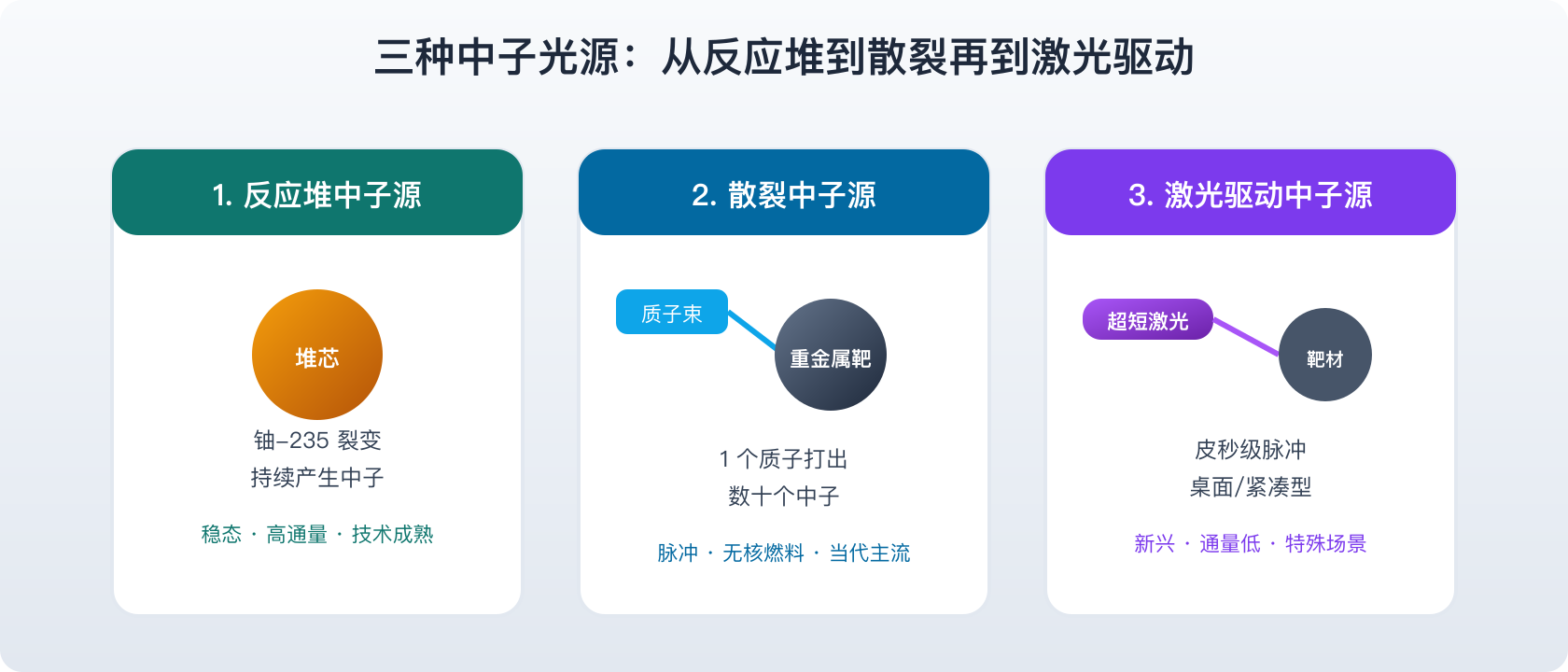

图 3｜反应堆、散裂、激光驱动三种中子光源原理对比

四、中子 vs X 光：不是替代，而是互补

很多人问：既然同步辐射 X 光也能看微观结构，为什么还需要中子光源？答案在于两者的探测对象和适用场景截然不同。

举个例子：研究锂电池电极材料时，X 光可以清晰看到锂原子的电子分布和晶体框架，但要追踪氢化物的氢原子位置、区分 Li-6 和 Li-7 同位素，中子散射往往更直接。再比如高铁车轮的内部残余应力检测，中子可以穿透几厘米厚的金属，而 X 光只能测表面很薄一层。

图 4｜中子穿过晶体晶格，与原子核相互作用产生散射信号

五、主要应用领域

中子光源的应用几乎覆盖了材料、能源、生命、工程等多个前沿领域。以下是几个最具代表性的方向：

1. 材料科学

研究锂电池电极、高分子聚合物、金属玻璃、高温合金等材料的晶体结构、相变过程和残余应力。中子对轻元素的敏感性，使其成为研究含氢材料的利器。

2. 磁学与量子材料

解析高温超导体、拓扑磁性材料、自旋电子器件中的磁有序结构。中子的磁矩让它成为唯一能直接测量原子磁矩分布的探针。

3. 能源与环境

催化剂活性位点、储氢材料、燃料电池质子传导通道、二氧化碳吸附材料等研究，都离不开中子散射提供的高分辨结构信息。

4. 工程无损检测

高铁车轮、航空发动机叶片、核电管道、焊接接头等大尺寸构件的内部应力与缺陷检测。中子穿透深，不拆解即可“体检”。

5. 生命科学

蛋白质晶体、生物大分子复合物、病毒颗粒的结构解析。中子结晶学可以揭示氢键网络和溶剂化结构，这是 X 光难以获得的细节。

6. 核科学与安全

模拟核反应堆材料的辐照损伤、测量核截面数据、标定辐射探测器，为核能安全与核燃料循环提供基础数据。

六、关键部件：一座中子光源由什么组成？

无论是反应堆还是散裂源，一套中子光源大致可以分为五个核心部分：

1. 产生部分：反应堆的堆芯，或散裂源的质子加速器加重金属靶。这是整个装置的“心脏”。

2. 慢化器（Moderator）：把快中子减速成热中子、冷中子，使波长落在适合散射实验的 Å 量级。

3. 中子导管：像光纤一样把中子束传输到远处的实验大厅，供多台谱仪同时使用。

4. 谱仪：衍射谱仪、小角散射谱仪、非弹性散射谱仪、中子照相谱仪等，对应不同科学问题。

5. 中子探测器：记录散射中子的位置、时间和强度，是实验数据的最终来源。

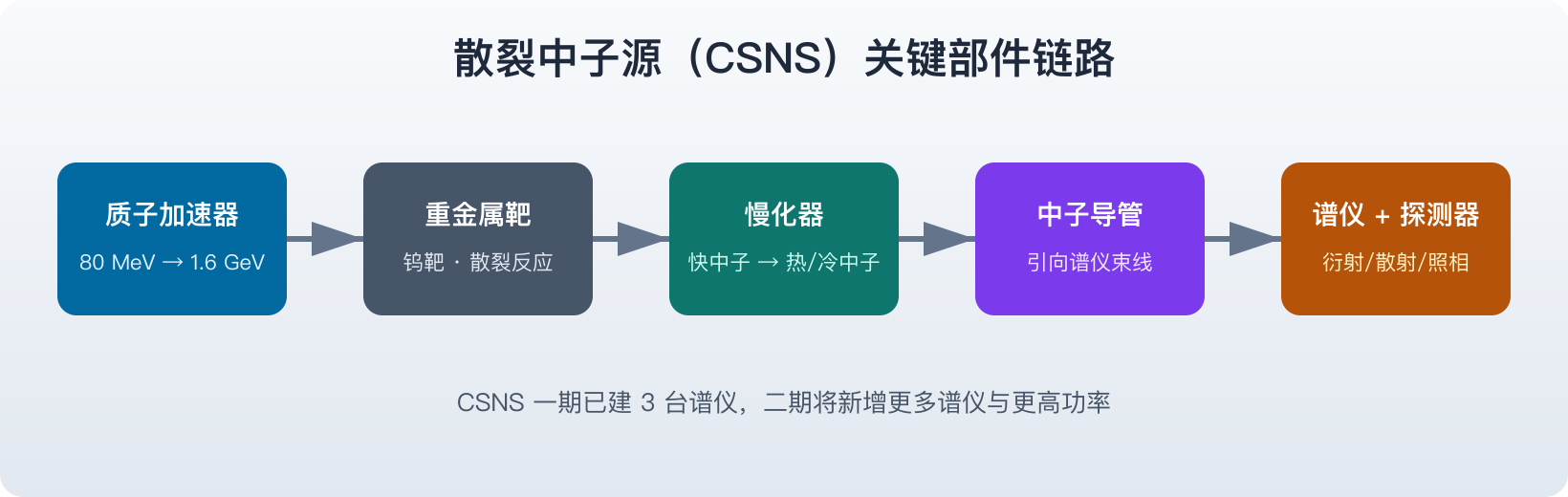

图 5｜散裂中子源从质子加速到谱仪探测的核心链路

七、结语：看不见的“光”，照亮材料未来

中子光源不像可见光那样能被肉眼感知，也不如粒子对撞机那样引人注目，但它却是材料科学家手中的一盏“暗灯”——它照亮的是物质最隐秘的角落：原子在哪里、磁矩如何排列、应力如何分布、氢原子怎样运动。

从 1932 年查德威克发现中子，到今天 CSNS、SNS、J-PARC、ESS 等世界级装置竞相发展，中子光源的每一次功率提升和谱仪升级，都意味着人类对物质世界的理解更进一步。未来，随着激光驱动中子源等紧凑型技术的发展，中子散射或许将走出国家级大科学装置，进入更多普通实验室，为新能源、新材料、新药研发提供源源不断的微观洞察。
