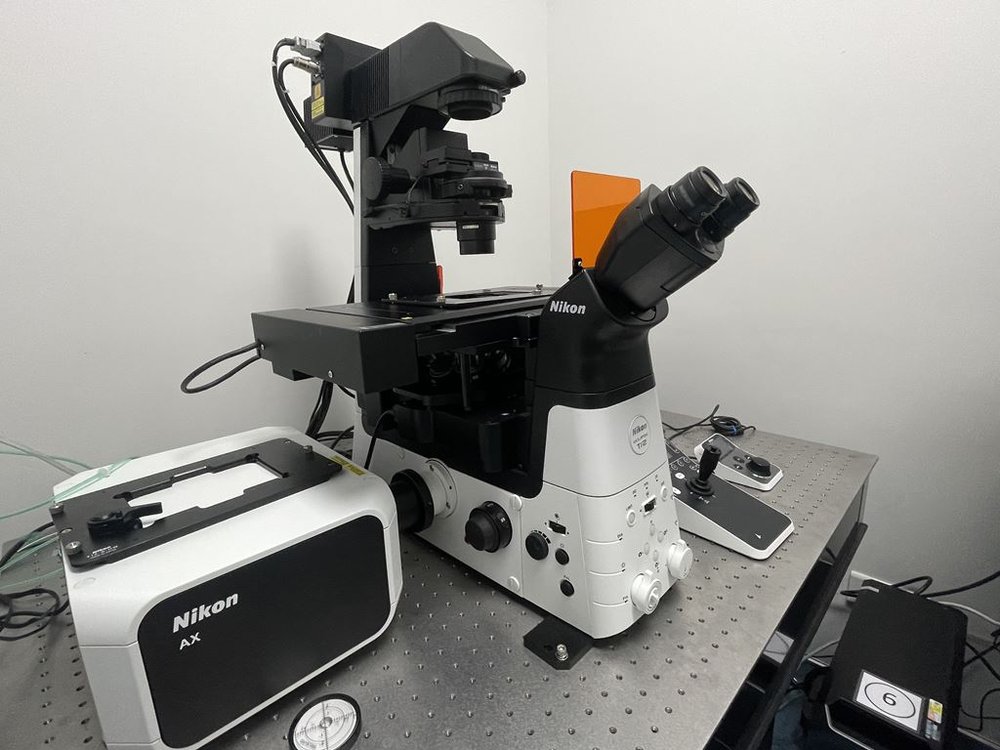

Nikon AX R 共聚焦显微镜
尼康新一代共聚焦系统，25 mm 超大视野、8K 分辨率谐振扫描，NSPARC 超分辨模块实现 100 nm 横向分辨率。
- 视野数（FN）25mm
- 最大分辨率8192 × 8192像素
- 谐振扫描速度720（2048×16）fps
- 全帧扫描速度30（2048×512）fps
- NSPARC 横向分辨率100nm
- NSPARC 轴向分辨率300nm
- 激光波长范围405 – 750（可选 785 nm）nm
- 最大激光波长数16条
- 光谱检测器DUX-VB，±1 nm 精度，最多 66 光谱通道
- 带通滤片最多 12（DUX-VB）/ 18（DUX-ST）片
- 分色镜最多 6 块可定制块
- 配套显微镜Ti2-E（倒置）/ Ni-E（正置）/ FN1
- 软件NIS-Elements C
- Z 步距（Ti2-E）0.01µm
说明
Nikon AX R 是尼康（Nikon）于 2021 年推出的新一代共聚焦显微镜系统，核心亮点包括 25 mm 全球最大视野数（Field Number）、8K × 8K 超高分辨率采集和超高速谐振扫描。可选配 NSPARC（Nikons Structured Pattern Acquisition and Reconstruction Confocal）超分辨模块，进一步将横向分辨率提升至 100 nm。 工作原理：AX R 配备谐振扫描头（resonant scanner）和振镜扫描头（galvano scanner）双模式。谐振模式以极高速度（最高 720 fps @ 2048×16）扫描，大幅缩短照明时间，减少光漂白和光毒性；振镜模式可实现最高 8192 × 8192 像素的高分辨率图像。NSPARC 模块搭载 SPPC（Single Pixel Photon Counter）阵列探测器，通过结构光照明与单光子计数重建实现超分辨。DUX-VB 光谱检测器可自由调节发射波段（±1 nm 精度），最多拆分 66 个离散光谱通道。 关键性能：25 mm 视野数意味着单次成像可覆盖更大的样品区域，无需频繁拼接；谐振扫描全帧速度 30 fps（2048×512），适合活细胞动态过程记录；支持最多 16 条激光波长（405–750 nm，可选 785 nm NIR）；NSPARC 超分辨模式横向 100 nm、轴向 300 nm。可选 FLIM（荧光寿命成像）、光刺激（点扫描或数字微镜）、压电 Z 轴等扩展模块。 典型应用：神经科学脑片成像、发育生物学活细胞延时观察、癌症生物学多色荧光分析、药物筛选高通量成像、以及需要超分辨和大视野同时兼顾的组织样品 3D 重建。 选型提示：AX R 定位为高端共聚焦旗舰，25 mm 大视野和 720 fps 高速扫描是其核心差异化优势；若实验室主要需求为常规共聚焦成像，标准 AX（仅振镜扫描）版本是更经济的选择。
