MIT 把细菌做成了晶体管：一块会生长的电路板，算一次要八小时
MIT 团队用五个工程菌株在培养皿上拼出了可执行逻辑运算的"活体电路板"。化学信号取代电流，菌落间距取代布线。单次运算耗时约八小时，但它要比较的对象不是 CPU，而是植物根际这种硅片去不了的地方。
合成生物学做了二十年基因电路，主流思路是把传感器、逻辑门、执行器全部塞进同一个细胞。这条路有个绕不开的天花板：可用的转录因子数量有限，装得越多，彼此串扰越严重，细胞的蛋白合成机器也会被拖垮。
MIT 生物工程系的 Christopher Voigt 团队换了个思路。他们没有继续往一个细胞里塞东西，而是把计算任务拆给不同的菌落，让它们各管一段，靠化学扩散在相邻菌落之间传消息。论文发表于 Nature Chemical Biology，第一作者是博士后 Hamid Doosthosseini。

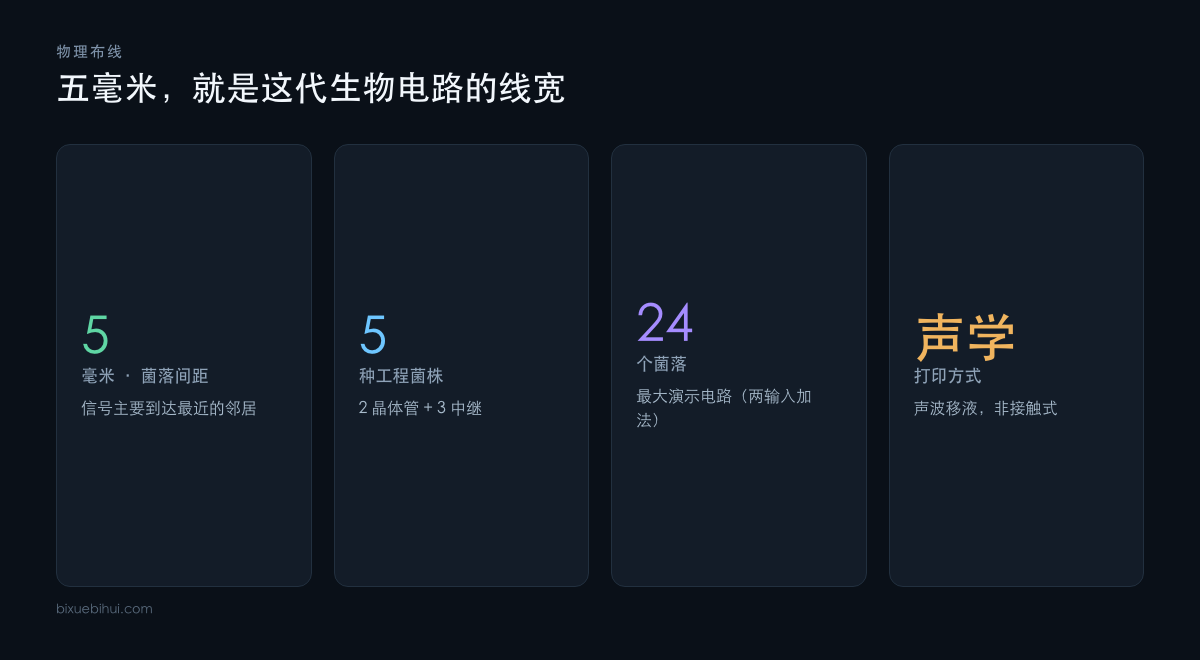

五个菌株、五毫米间距——这一代生物电路的"线宽"
一个菌落怎么变成开关
宿主选的是 Pantoea agglomerans，一种常附着在植物表面的革兰氏阴性菌。团队做了两类"晶体管"菌株，都响应一种叫 OC-6 的分子，但方向相反：一个遇 OC-6 打开，另一个遇 OC-6 关闭。两者同时还检测第二种分子 OC-12，它才是被处理的输入信号。条件满足时，菌落释放输出分子 OHC-14。
光有开关还不够，信号得知道往哪儿走。团队另外做了三个中继菌株，负责把 OHC-14 翻译成下一个晶体管能识别的信号。这一层翻译给了信息流明确的方向，也隔开了相邻菌落之间的误触。

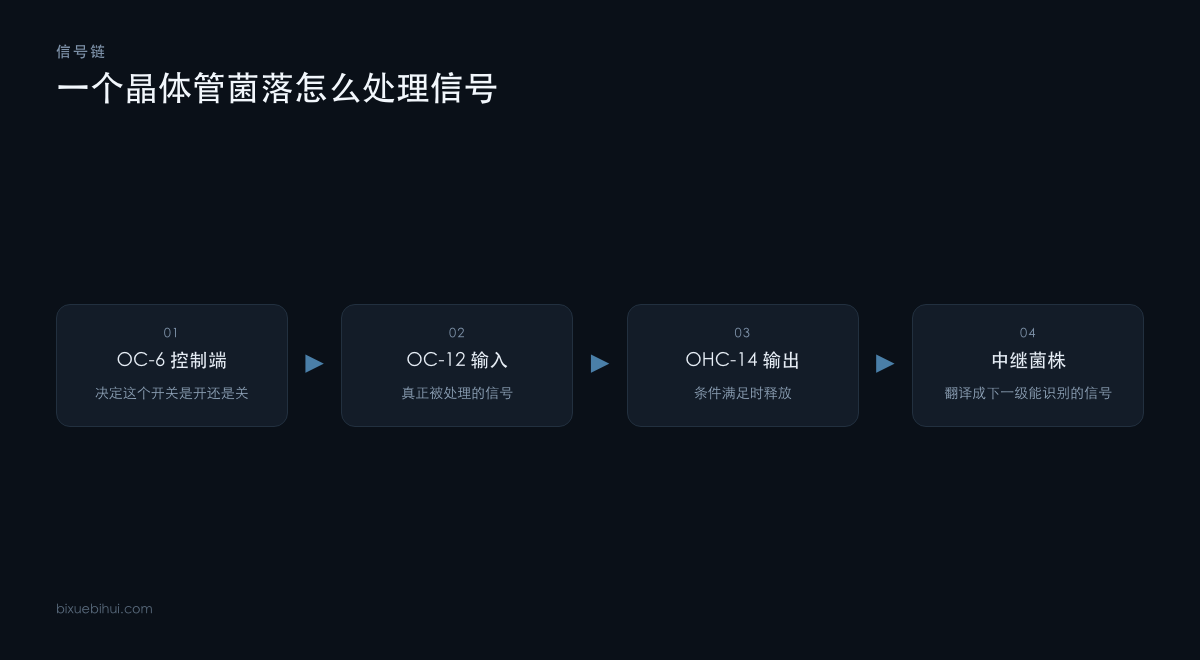

一个晶体管菌落如何处理控制端、输入与输出
布线靠打印，不靠改造
整个系统最巧妙的地方在布局。菌落用声学液体处理器按预设图案打印，间距约五毫米——这个距离保证化学信号主要扩散到最近的邻居，不会一传一大片。改变打印图案就改变了计算逻辑，五个菌株的基因设计一行不用动。
这个分离是这项工作的真正贡献：元件可复用，布线靠物理排布。过去每换一种运算就得重新设计一整套基因线路，现在重排一下位置就行。用团队的说法，两种晶体管加三种中继，"任何运算都能用这五个菌株搭出来"。他们已经实现的包括或门、蕴含门、两个或三个输入相加，以及解复用器。规模最大的一个电路做两输入加法，动用了 24 个菌落协同工作。
八小时，但对手不是芯片
单次计算大约要八小时。细菌得先长起来、表达蛋白、释放信号分子，再等分子扩散到邻居那里发挥作用。放在消费电子里这是致命缺陷，但团队的目标场景本来就不在那里。

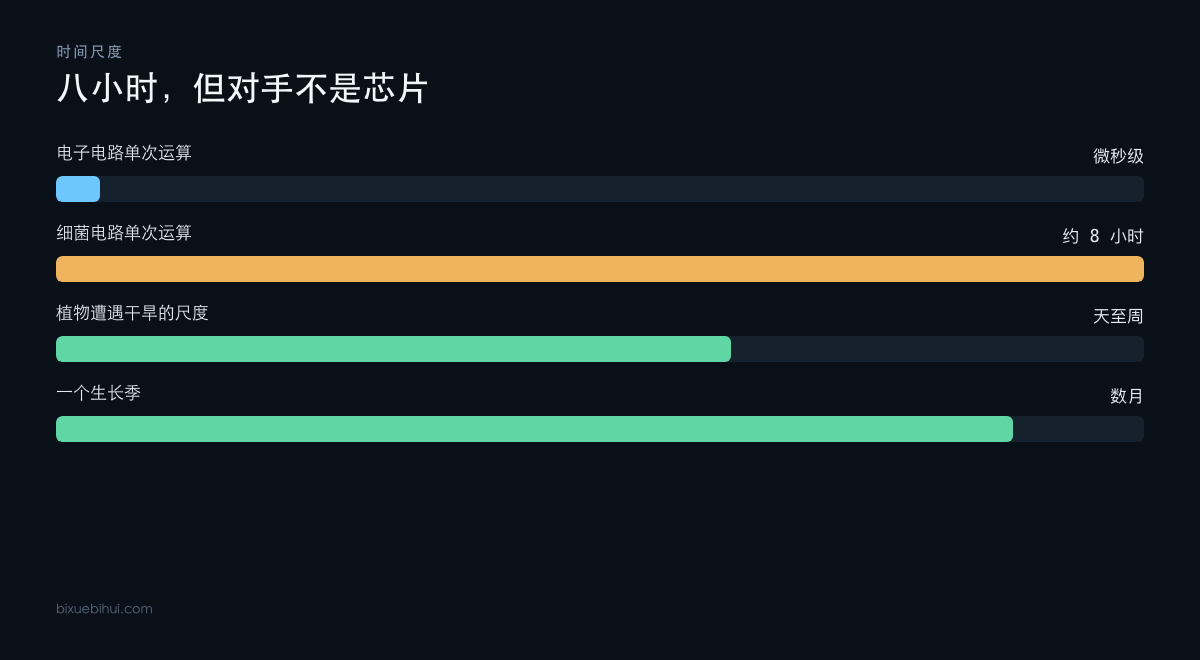

八小时在电子尺度上很慢，在生长季尺度上并不慢
Voigt 的说法是，他们不想取代计算机，而是要把计算控制权放进生物系统。设想中的应用是给植物根系或叶片覆一层这样的细菌电路：一旦检测到干旱、病原或营养失衡的化学特征组合，就地触发反应，比如合成杀菌剂。植物不会在微秒尺度上遭遇干旱，它在天和周的尺度上遭遇干旱。对一整个生长季来说，跑一晚上算出结果已经算快。
目前这些电路只在实验室的培养皿表面跑通过。信号扩散距离、活细胞的稳定性、以及在真实土壤里的存活能力，都还是待解决的问题。但它把一道长期卡在基因设计层面的难题，挪到了物理布局层面——这本身就是个值得注意的转向。
