半导体简史：从一粒沙子到万亿晶体管

如果有人说"你的手机是用沙子做的"，你大概会觉得是玩笑。但严格说，没错——芯片的核心材料 硅，来自沙石里的二氧化硅。真正神奇的不是原料，而是人类硬生生在硅上"刻"出了一整座微型城市。

沙石如何变成大脑

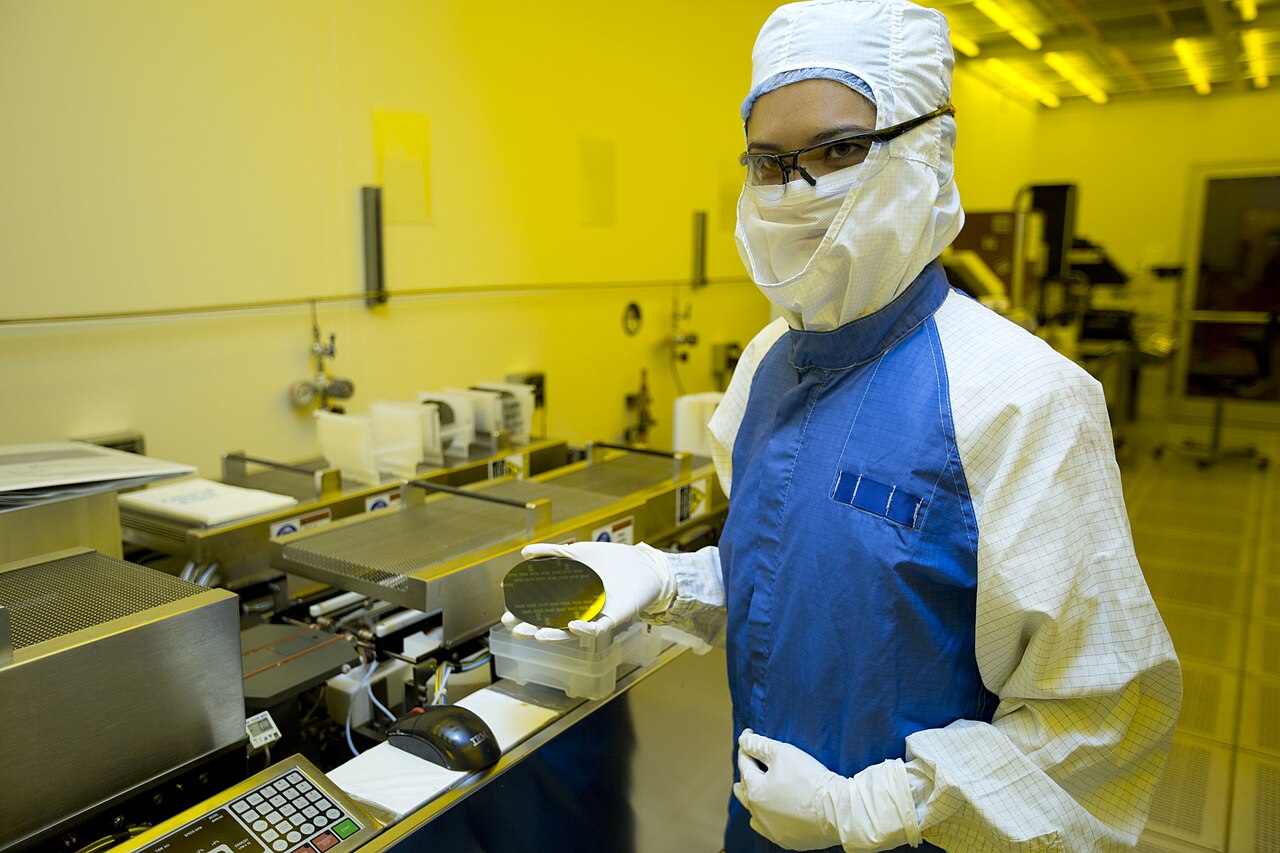

路线大致是：把二氧化硅提纯成高纯硅，拉成 单晶硅锭，切成薄片（晶圆），再用 光刻 等工艺，在纳米尺度上定义出海量 晶体管。晶体管就是芯片里无数个"电子开关"，它们组合成逻辑门、存储单元，最终能运算、能记忆。

图1：从沙石到芯片的制造主线

摩尔定律：指数狂奔

1965 年，戈登·摩尔观察到一个趋势：集成电路上可容纳的晶体管数，约每两年翻一番。这条经验规律后来被称为 摩尔定律，它让算力几十年里指数级飙升——从早期芯片的几十个晶体管，到今天高端芯片的上千亿个。代价是工艺逼近原子尺度，物理与经济双重逼近极限，"定律"正从必然走向渐进。

图2：摩尔定律下的晶体管密度指数增长（示意）

为什么它事关每一个人

半导体不只是手机电脑。它藏在汽车、医疗器械、电网与军事系统里；AI 的爆炸，本质也是算力在硅上的堆叠。谁掌握先进制程，谁就握着数字时代的"工业石油"。从一粒沙子到万亿晶体管，这条路还在往前——只是下一程，要靠材料、架构与算法的合力，而不只是把晶体管做得更小。
