1% 的微量元素终于不用乱试了：中科院给锂电正极定了两把尺子
锂离子电池能存多少电、充得多快、能用多久，很大程度上取决于正极材料。为了再往上提一点，研究人员常常会往里面加一点特定的微量元素。添加量往往只有百分之一量级，但作用很大——它能改变锂离子的迁移方式，也能改变晶体结构。
真正的问题一直是：这百分之一的元素该选谁、为什么选、几种怎么搭配？
过去的做法高度依赖已有经验和实验结果，逐一尝试、反复调整。中科院金属研究所沈阳材料科学国家研究中心团队的形容很贴切：这有些像"乱炖"，可能最终做出一道好菜，但为什么好、每种配料分别起什么作用，说不清楚。

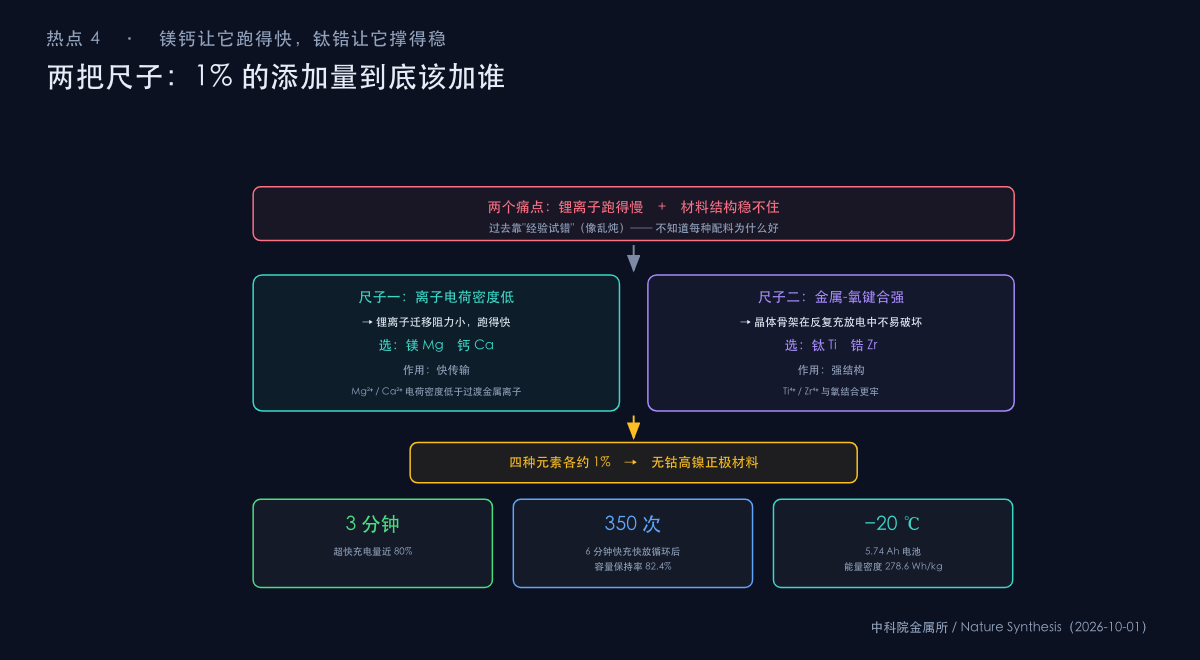

两把尺子
这项 2026 年 10 月 1 日发表在《自然·合成》（Nature Synthesis）上的工作，尝试把这件事从"乱炖"变成"照方抓药"。针对两个具体痛点——"锂离子跑得慢"和"材料结构稳不住"——团队提出两类元素各自负责一件事：
- 跑得更顺的：低离子电荷密度的元素（如镁、钙）。电荷密度低，锂离子迁移时受到的阻碍小，在材料中更容易快速移动。
- 结构更稳的：金属-氧键合更强的元素（如钛、锆）。与氧结合更牢，晶体骨架在反复充放电过程中不易被破坏。
换句话说，这不再是"哪个元素碰巧有效"，而是"这个元素该负责快传输还是强结构，由它的电荷密度和键合强度决定"。
结果
依据这两条规则，团队从元素周期表的众多候选里筛出镁、钙、钛、锆四种元素，各自含量均接近 1%，制备出多元微量元素协同优化的无钴高镍正极材料。
电化学测试结果：
- 超快充 3 分钟，电量达近 80%；
- 6 分钟快充快放条件下循环 350 次后，容量保持率 82.4%；
- 用该材料做的 5.74 Ah 电池在 −20 ℃ 低温下，能量密度仍达 278.6 Wh/kg。
其中低温这一项值得单独说一句。低温下锂离子迁移本来就慢，充电极化更严重，很多材料会出现"充不进电"或"掉电特别快"。能在 −20 ℃ 保住接近 280 Wh/kg，对寒冷地区的电动车和储能是直接可用的价值。
更大的意义：范式转变
材料研发里有大量类似处境：想加一点什么改性能，但不知道从哪儿开始，只能一个个试。这套方法的价值不止于这一个材料体系，它其实提供了一种按物理化学性质筛选元素的方法论——先问"这个位置需要什么性质"，再去元素周期表里找满足该性质的元素。经验试错和目标导向，差别就在这里。
当然，这类工作还有距离：实验室指标好不等于量产成本可控，四种元素同时引入意味着原料供应链和一致性控制都要重新考虑。这类"规律型设计"通常还需要后续的工程化验证来证明它确实比经验试错更省事，而不只是在一个点上更好看。
评论 (0)
正文划词可点「问萝卜特」——自动发评论并由 AI 回复
加载评论中…
