芯片里用了几十年的氧化铪，被发现是一种反铁电体

氧化铪（hafnia）是半导体工业里的老熟人。它作为高介电常数栅介质进入量产线已经很多年，是芯片里最不起眼也最重要的材料之一。人们一直把它当作一种普通的介电材料来用。

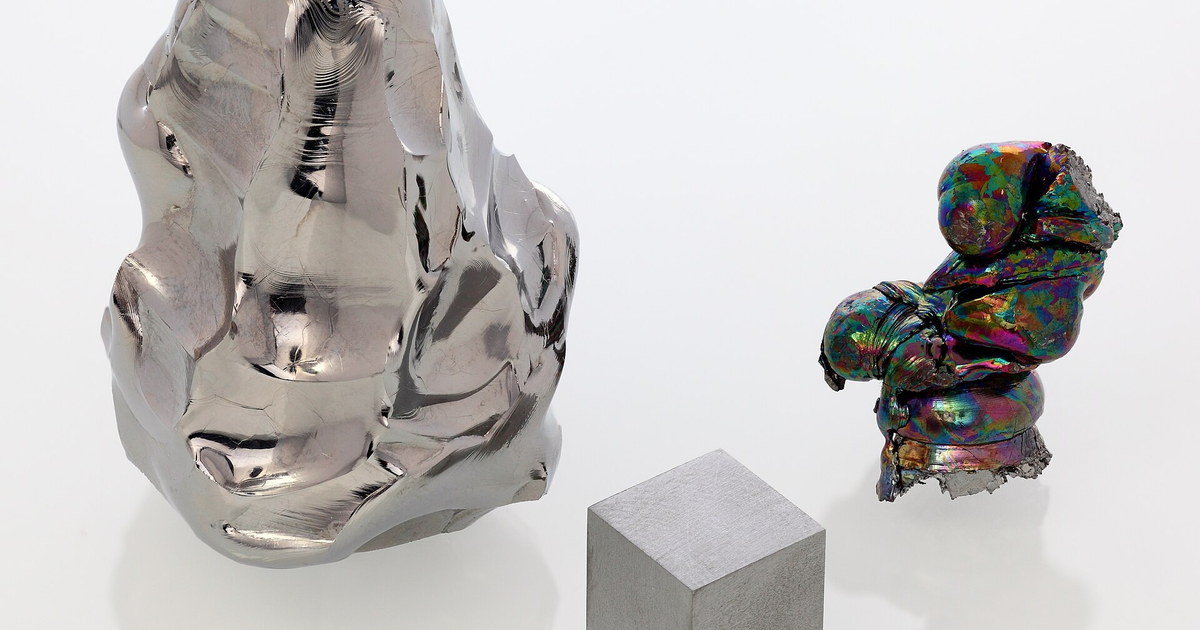

图1：金属铪样品。由铪与氧组成的氧化铪，是现代芯片里的高介电栅介质

2026 年 9 月 25 日发表于《科学》的一项工作给它换了个身份：本征反铁电体。内布拉斯加大学林肯分校的 Xu、Gruverman、Tsymbal 等人给出了三条证据——双电滞回线、反平行亚晶格、相界，这是判定反铁电性的三个要素。

反铁电是什么

铁电体的极化可以被外电场翻转，撤掉电场后极化方向保持，所以能做非易失性存储。反铁电体不一样：相邻极性层的极化方向自发地互相反向，整体上看极化相互抵消。

给它加足够强的外电场，这些反向的极化层可以被「掰」成同向，进入铁电态；撤去电场，它们又回到反向排列。这个来回的过程在极化—电场曲线上画出两条回线，就是双电滞回线。储能器件看重的正是这个充放电的能量差。

这次的不同之处

反铁电材料不算稀罕，但多数含铅，且加工温度受限。氧化铪的优势是它与现有半导体工艺兼容、不含铅、耐高温——这些都是它当年能进量产线的理由，现在又成了反铁电应用的加分项。

另一个关键结果是二维极限。论文报告这种反铁电性在减薄到二维尺度后依然存在，这意味着它可以被做进非常薄的膜里，对高密度集成有利。

离器件还有多远

把一种已量产材料重新认证为本征反铁电体，缩短的是材料导入周期——工艺窗口、可靠性数据都是现成的。剩下的工程问题照样存在：薄膜在反复切换下的疲劳特性、实际器件结构中的界面效应、以及如何在产线上稳定复现这种相。

论文给出的是物理性质的确认，不是器件demo。这两者之间通常隔着一整个工程团队的工作量。
