在水面上把有机二维晶体一层层摞起来

石墨烯和无机二维材料叠成的范德华异质结已经能做很多事：层间耦合可以精细调节，电子与光学现象随之可控。把同一套玩法搬到有机二维晶体上，一直卡在一个具体的地方——层间相互作用弱且没有方向性，想让上下两层的晶格对准，缺抓手。

马普微结构物理研究所的方案是把组装搬到水面上做。在水面依次铺展，让化学性质不同的二维聚合物逐层堆叠，晶格对准、堆叠顺序和厚度都变成可控量，得到的异质结构既有晶格匹配的，也有失配程度可调的。

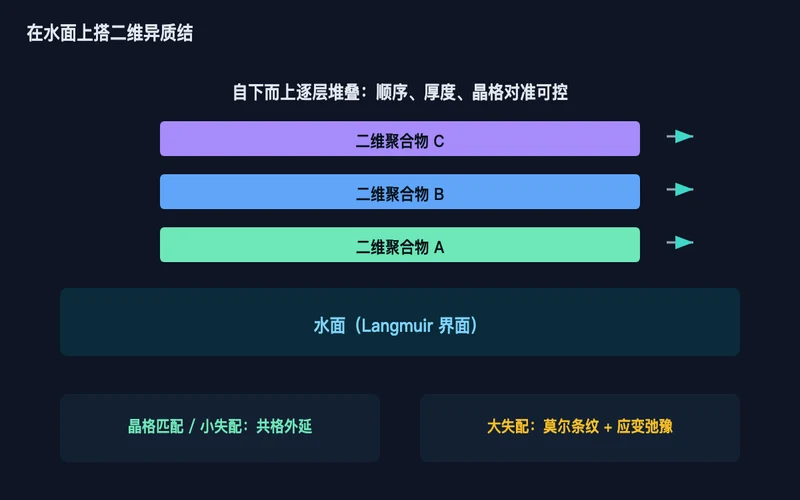

图1：水面逐层组装，顺序、厚度与晶格对准在堆叠过程中被控制

结构表征给出的图景比较清晰。晶格匹配或失配较小的体系里出现共格外延生长；失配大的界面则出现莫尔条纹和应变弛豫畸变。这两种行为在无机二维体系里都见过，如今在有机二维聚合物里被复现，说明这类材料的晶格工程是可行的，而不是停留在理论设想。

器件端的表现更能说明堆叠质量。超快光谱显示界面电荷分离效率高，第一性原理计算把原因归结为界面偶极对齐产生的内建电场与界面势垒。二极管的整流比超过 10 的 7 次方，而且这个数字随晶格失配增加而系统性下降。

图2：整流比随晶格失配增加而系统性下降，越差的界面器件越弱

后一条关系的价值在于它把晶格对准与器件性能定量连了起来。失配不再只是一个结构参数，而是一个能被设计、也能被验证的性能旋钮。研究把这类材料定位为光电子学与量子现象研究的晶格工程平台。

这项工作的位置也值得看清。它解决的是"怎么把有机二维晶体叠好"，还没有走到具体器件的应用。莫尔条纹在有机体系里能带来什么新物理，10 的 7 次方整流比在什么场景下真正有用，都还是开放问题。有机材料在可设计性与柔性上的优势是长期看点，而这次的贡献是把实验工具摆上了台面。
